阿森河海洋浮标监测站的结构设计方案

返回列表 来源: 阿森河 发布日期: 2022.09.29

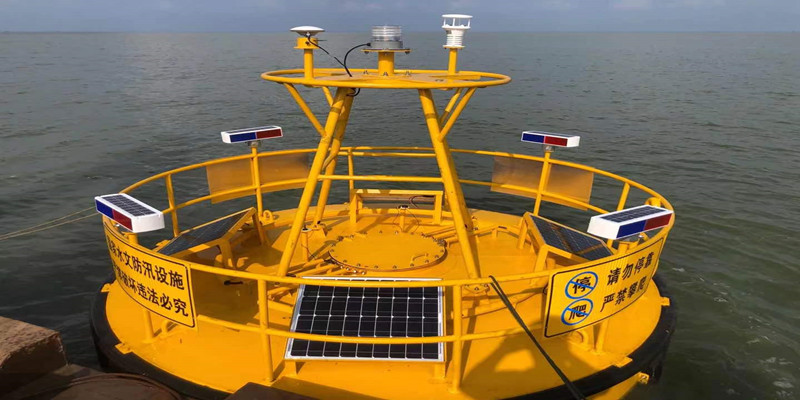

        阿森河生产的海洋浮标系统主要由浮标体和传感器、数据采集与控制分系统、电源系统以及岸站数据接收和数据处理分系统组成。其实这几个部分是必不可少的 ,从而形成一个完整的水质监测系统,在海洋里边,浮体要有一定的抗腐蚀性,因此阿森河生产的浮体材质具有: 聚脲高分子弹性材料和  高强度耐腐蚀船用钢结构构成 , 浮体直径一般  1.8 米,总高度约 3米,也可根据客户要求定制,沉子一般都是混凝土浇筑,锚链锁扣采用的也是耐腐蚀的钢结构材料。



       海洋浮标

     海洋浮标的参数我们来了解下都是有哪些参数:


温盐深 (CTD)传感器

      测量范围

测量准确度

分辨率

压力:  0~2MPa ;

±1m ;

0.1m

温度:   -550

±0.2

0.05

盐度:   836

±0.4

0.1

气象传感器(风)

      测量范围

测量准确度

风速  070m/s

±0.5m/s 10m/s ±0.05v  (>10 m/s )

风向0360 °

±3°

气象传感器(温湿)

测量范围

测量准确度

分辨率

气温:(-4060

±0.17

0.1

相对湿度气压:(0100 %  0 90 % 时为 ±1% 90 100 % 时为 ±1.7%   1%

气象传感器(气压)

      测量范围

测量准确度

分辨率

    8001100 hPa

± ±0.3 hPa

0.1 hPa

水质参数

测量范围

测量准确度

分辨率

温度:-550

±0.01

0.001

电导率: 0200mS/cm

±1%F.S

0.01ms/cm

pH0 14

±0.1

0.01pH

溶解氧050mg/L

±0.1mg/L

0.01mg/L

浊度04000 FTU

±0.3FNU or 2%

0.01FNU

营养盐参数

氨氮 荧光法,0~1.25 mg/L,分辨率0.005 mg/L
亚硝酸盐 分光光度法,0~0.6 mg/L,分辨率0.002 mg/L
硝酸盐 分光光度法,0~2 mg/L,分辨率0.010 mg/L
磷酸盐 分光光度法,0~0.8 mg/L,分辨率0.003 mg/L

     2,  数据采集及传输单元:

  (1)对所在海域的风速、阵风、浪高等参数进行长期随流(定点)的自动连续观测并通过北斗卫星发回数据。

  (2 )标支持北斗 /GPS双系统定位。

  ( 3)浮标支持远程控制传感器的开启/关闭和调整采样频率。

  ( 4)浮标支持采集和传输气象、水质、水文、营养盐等数据的能力。

  ( 5)浮标通信系统需具有数据可靠传输机制,设备通信正常情况下通信成功概率>99%

     3,供电及安全防护单元:浮标体上有雷达反射器,海洋导航灯,顶部黄色“ X”形,AIS自动识别系统。蓄电池可定制选型比如12VDC 400Ah ;太阳能电池板至少4 快,800W。但至少有保证阴雨天工作15 天以上。
