阿森河海洋水质监测浮标技术方案

返回列表 来源: 阿森河 发布日期: 2022.04.01

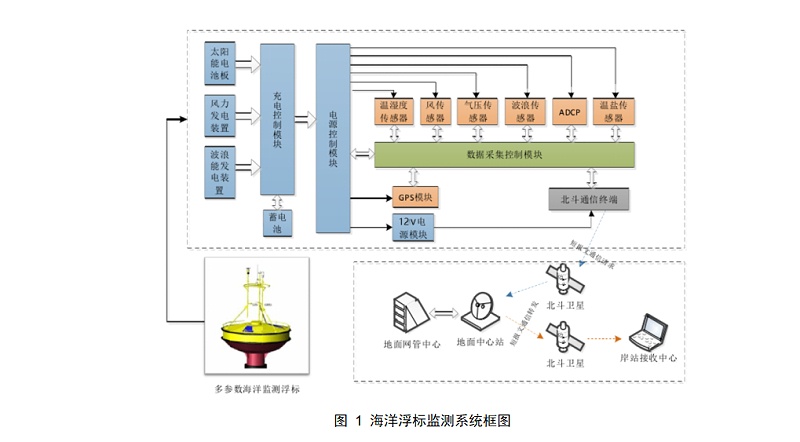

阿森河海洋水质监测浮标是利用自身所携带的各类传感器,来获取周围海洋环境中的相关数据。主要分为水上监测和水下监测两部分组成,水上监测部分一般装有多种气象传感器比如光照,风浪,风速,气温,气压等,水下部分主要有盐度(氨氮,亚硝酸盐,硝酸盐等),水质传感器(PH,DO,浊度,电导等等)。各种类型的传感器将采集到的信号,通过北斗卫星通讯系统把资料信息转发到岸站。人们接收到信号后就获得了有价值的海洋环境资料,且这样就能防备危险事件的发生,下面我们来看下它的监测系统图如下:

海洋水质监测浮标


阿森河海洋水质监测浮标特点: 能自动、定点、定时(或连续)地对水温、盐度、电导率、pH、溶解氧、叶绿素 a 、营养 盐、海面波浪等要素进行遥测。能通过北斗卫星通信系统采集、处理、存储和无线传输海洋环境数据。 能适应多种海域情况。 能测量多层同步海流连续资 料,如5米,10米,30米,50米,100米等。

         技术指标和技术参数

技术参数

   体

采用高分子聚乙烯材料,内部填充浮力材料;常规直径1.8米。

光伏板支架

材料:高强度钢结构,高约1.5米

平 面

2.5米

   力

2t。

供电电源

100w单晶光伏板x4;200AHx2高性能蓄电池。

供电能力

阴雨天气下连续工作15天。

数据对接

提供数据平台接口/部署指挥机,数据直连服务器。

定位系统

北斗定位

航标灯

型号:GS-LS/E;供电:2w太阳能板,3.2v3AH电池;

阴雨天气工作>20天;可视距离1-4海里。

雷达发射器

类型:立体角反射器。

顶部标志

黄色X标志。

传感器安装

浮体预留安装孔/吊笼悬挂。

水下保护装置

高强度合金材料保护笼。

系泊装置

锚链含马鞍链、316钢丝绳、卸扣等;混凝土沉石1t。

维护周期

视海域情况

   境

建议温度0~40℃(温度过低不利于传感器监测)。

   型

地面尺寸:直径1800,总高约3000(mm)。


阿森河海洋水质监测浮标结构

浮体大小可选1.8米、2米、2.5米、3米、6米等。

浮体材料可选高分子聚乙烯、高强度船用钢、316不锈钢等。

供电能力可升级,选配功率更大的光伏板、更高容量蓄电池。

北斗通讯系统选配可部署指挥机,数据直接连接到目标服务器,密封性好系数更强。

航标灯可更换功率更大、可视距离更远型号。

系泊系统包括锚链、沉石,可根据海域情况选配。

可检测参数有水温、盐度、电导率、pH、溶解氧、叶绿素 a 、营养盐、海面波浪、等水质水文参数,风速风向、降水等气象参数。

可加装电子罗盘、陀螺仪等姿态监测设备,实时监测浮标的姿态和方位角,对浮标姿态进行实时坐标更正。

今天关于阿森河海洋水质监测浮标技术方案就先讨论到这里, 大家如果有关于海洋水质监测浮标的任何问题,都可以联系阿森河,有15nian
